R Series Liter
R Series Servo-controlled solenoids
R Series Direct Solenoids
Präsentation
-
Installation
- In jeder Position
-
Anwendungen
- Wasch- und Geschirrspülmaschinen;
- Kühlschrank;
- Eismaschinen;
- Wasserspender;
- Industrieöfen;
- Wasser- und sanitäre Anlagen;
- Öffentliche Urinale;
- Wasserhähne;
- Hydromassage-Pflanzen;
- Hoch- und Niederdruckkaffeemaschinen;
-
Physikalische Spezifikationen
- Durchflussmesser Körper POM
- Gehäuseventil PA 66 - 30% GF
- Versammlung Selbstschneidende Schrauben
- Dichtungen NBR, Silikon
-
Arbeitsspezifikationen
- Arbeitsdruck 0 - 10 bar
- Zimmertemperatur Tu 60 °C
- Flüssigkeitstemperatur Tm 60 °C
- Fließende Richtung Undirektional
-
MOQ
- 90° 120 pcs
- 180° 160 pcs
Modell
| Modell | Installation | Sensor | Flussdiagramm am Modell R90 | Flussdiagramm am Modell MINI180 | datas |
| MODELL S |
R SINGLE
R DOUBLE R TRIPLE R QUADRUPLE R MINI R COMPONIBLE R MODULAR |
HALL
REED |
Flussdiagramm | Flussdiagramm |
Performance: 0,5-3,6 L/min
Nominaler Puls/Liter: 2337-3162 Toleranz: ± 5% Magnet: 2 No ByPass |
| MODELL M |
R SINGLE
R DOUBLE R TRIPLE R QUADRUPLE R MINI R COMPONIBLE R MODULAR |
HALL
REED |
Flussdiagramm | Flussdiagramm |
Performance: 1-7 L/min Nominaler Puls/Liter: 672-1008
Toleranz: ± 5% Magnet: 1 No ByPass |
| MODELL L |
R SINGLE
R DOUBLE R TRIPLE R QUADRUPLE R MINI R COMPONIBLE R MODULAR |
HALL
REED |
Flussdiagramm | Flussdiagramm |
Performance: 3-15 L/min
Nominaler Puls/Liter: 412-618 Toleranz: ± 5% Magnet: 2 With ByPass |
| MODELL XL |
R SINGLE
R DOUBLE R TRIPLE R QUADRUPLE R MINI R COMPONIBLE R MODULAR |
HALL
REED |
Flussdiagramm | Flussdiagramm |
Performance: 5-30 L/min
Nominaler Puls/Liter: 248-372 Toleranz: ± 5% Magnet: 2 With ByPass |
|
*Die angegebenen Werte sind als Näherungswerte zu betrachten.
Die Anzahl der Impulse pro Liter kann je nach Medium und Anlage variieren. Wir empfehlen, die Anzahl der Impulse pro Liter entsprechend der kompletten Anlage zu kalibrieren. |
|||||
|
**Messwerte nach RPE-Prüfprotokoll mit 5 bar Druck,
Leistung bei 1L/min für das S-Modell, 2L/min für das M-Modell, 5 L/min für das L-Modell, 10 l/min für das XL-Modell. |

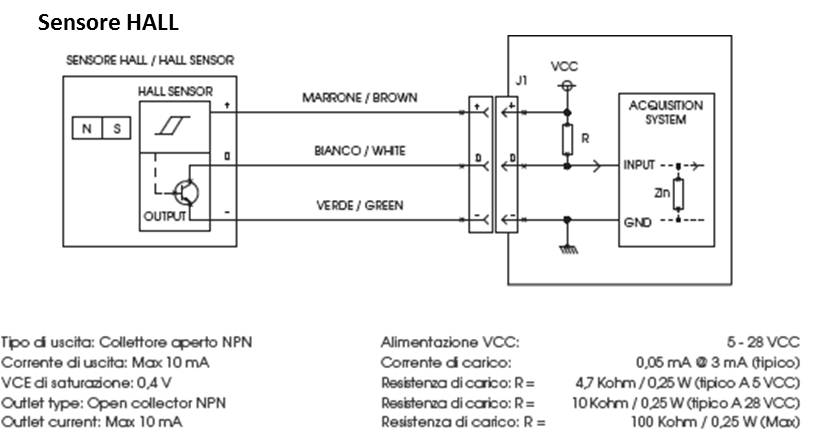

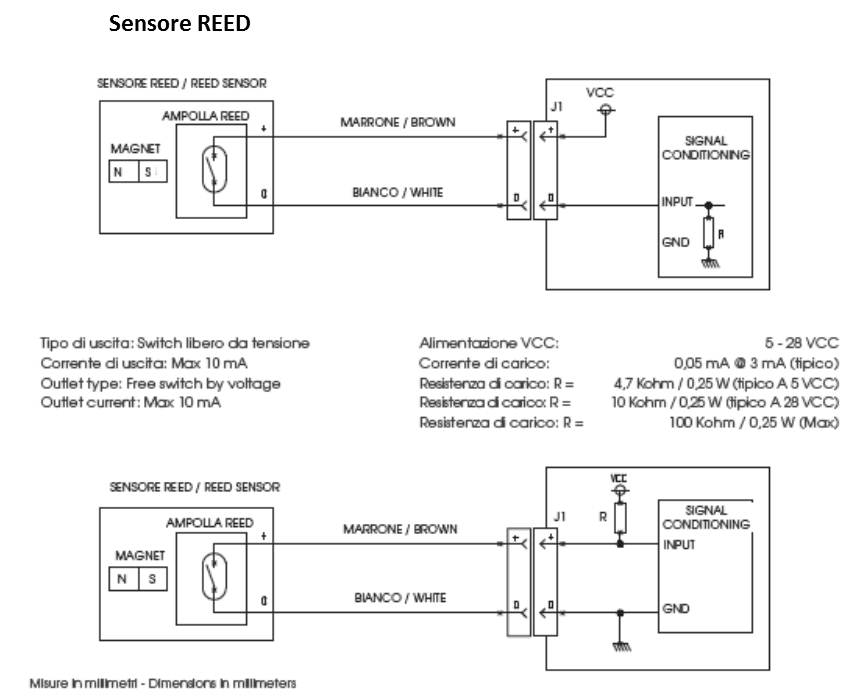

Durchflussmesser Elektrische Anschlüsse
| Hall sensor | Reed sensor | ||
| HALL draw | REED draw |
Vertiefung
