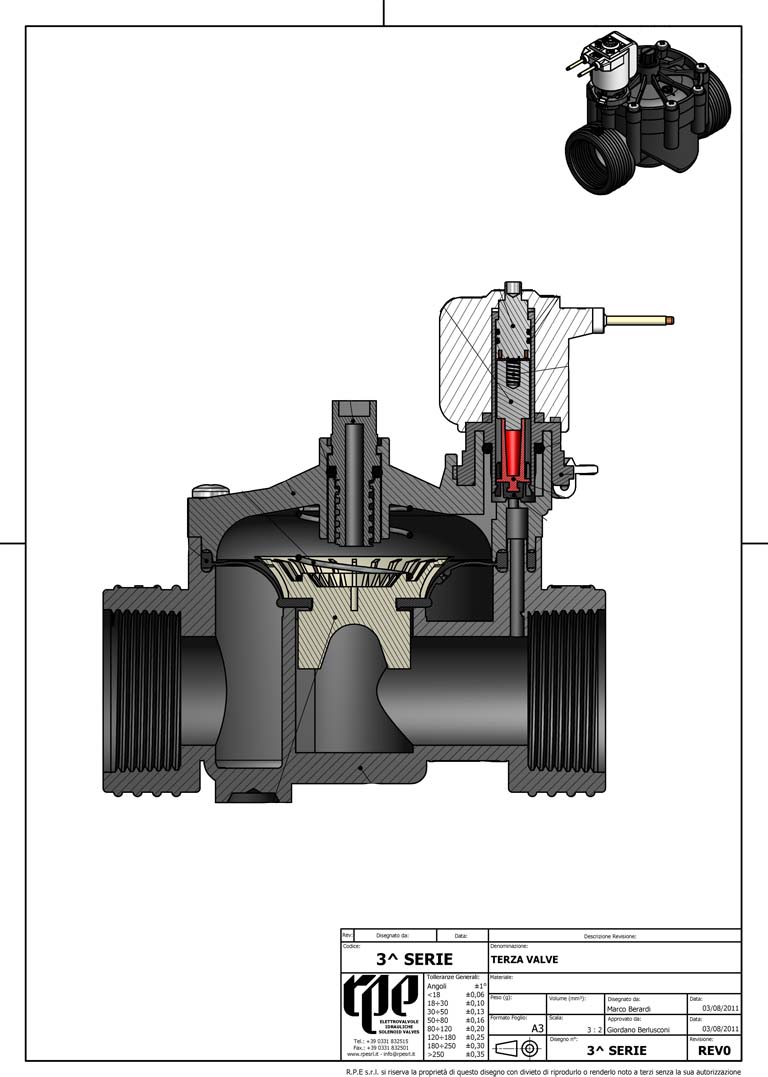

Terza serie
Terza Serie: elettrovalvola 2/2, servo-assistita, NC (normalmente chiusa), diametro nominale da 15 e fino a 50mm. Con regolatore di flusso. Adatta per uso con acqua potabile. Disponibile anche nella versione NA (normalmente aperta) e bistabile. Con comando manuale di apertura e chiusua della valvola e bobina rimovibile tramite ghiera gialla autobloccante. Per utilizzo in medio-grandi impianti di irrigazione, terreni agricoli, impianti sportivi ma anche giardini, serre e vivai.
-
Caratteristiche fisiche
- corpo valvola PA 66 - 30% FV
- membrana NBR
- nucleo Acciaio inox
- Bobine Classe F (155°)
- Assemblaggio con viti, ispezionabile
-
Caratteristiche di lavoro
- Pressione di esercizio 0,5 - 10 bar
- Temperatura ambiente Tu 60° C
- Temperatura fluido Tm 60°C - ED 100%
- Diametro nominale DN da 15 mm a 50 mm
- Comando NC, NA, Bistabile
- Direzione del fluido Unidirezionale
-
Connessioni elettriche
- Faston 6.3 x 0,8 mm
- Cables unipolares max 600 mm
- Cables bipolar 5000 mm
Schede tecniche
| Modello | In-Out | M.O.Q. | Diametro nominale | Altezza | Lunghezza | Larghezza | Filetto |
| 530 | 1/2"F | 24 | 15 mm | 110 mm | 114 mm | 68 mm | BSPP |
| 630 | 3/4"F | 24 | 20 mm | 110 mm | 114 mm | 68 mm |
BSPP
NPT |
| 631 | 3/4"M | 24 | 20 mm | 110 mm | 114 mm | 68 mm | BSPP |
| 730 | 1"F | 24 | 25 mm | 128 mm | 128 mm | 90mm |
BSPP
NPT |
| 731 | 1"M | 24 | 25 mm | 110 mm | 100 mm | 68 mm | BSPP |
| 830 | 1" 1/4 F | 24 | 32 mm | 128 mm | 128 mm | 90 mm | BSPP |
| 930 | 1" 1/2 F | 12 | 40mm | 145 mm | 137 mm | 90 mm | BSPP |
| 1030 | 2" F | 6 | 50 mm | 180 mm | 165 mm | 120 mm | BSPP |
| 1131 | 3" M | 6 | 50 mm | 180 mm | 170 mm | 120 mm | BSPP |
