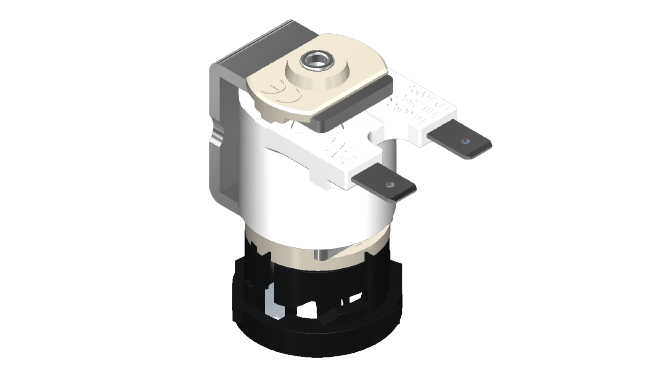

Solenoidi Serie 700
Solenoidi
| Codice progressivo | Tensione | Frequenza | Potenza mantenimento | Potenza spunto | Assorbimento mantenimento | Assorbimento spunto | Cos | ED | Faston Cavi | Cavi bipolari | Approvazioni | Controllo NC | Controllo NA |
| 1a | 12V AC |
50 HZ
60 HZ |
2,95 VA
2,50 VA |
5,5 VA
5,0 VA |
245 mA
210 mA |
460 mA
420 mA |
0,61
0,60 |
100% | F, C |
300, 1000, 1450, 2000, 2500
|
/ | ||
| 2b | 12V DC | = |
8,40 W
|
/ |
705 mA
|
/ | / | 100% | F, C | 300, 1000, 1450, 2000, 2500 | / | ||
| 2 | 12V DC | = |
5,65 W
|
/ |
475 mA
|
/ | / | 100% | F, C | 300, 1000, 1450, 2000, 2500 | / | ||
| 3 | 24V AC |
50 HZ
60 HZ |
5,15 VA
4,45VA |
8,9 VA
9,0 VA |
215 mA
185 mA |
370 mA
335 mA |
0,61
0,60 |
100% | F, C | 1000, 1450, 2000, 2500 | / | ||
| 4 | 24V DC | = |
6,40 W
|
/ |
265 mA
|
/ | / | 100% | F, C | 1000, 1450, 2500 | / | ||
| 5 | L9V DC | = |
5 W
|
/ |
560 mA
|
/ | / | LATCHING | F, C |
2500
|
/ | ||
| 6 | 110V AC |
50 HZ
60 HZ |
5,40 VA
4,55 VA |
8,90 VA
8,15 VA |
49 mA
41 mA |
81 mA
74 mA |
0,63
0,61 |
100% | F, C | 300, 620, 1000, 1450, 2500 | / | ||
| 7 | 230V AC |
50 HZ
60 HZ |
6,45 VA
5,48 VA |
9,60 VA
9,00 VA |
28 mA
24 mA |
42 mA
39 mA |
0,71
0,68 |
100% | F, C | 300, 620, 1000, 1450, 2500 | / |
